Mẫu Bản Vẽ Nhà Thép Tiền Chế: Lựa Chọn Hoàn Hảo Cho Công Trình Hiện Đại

Nhà thép tiền chế đang ngày càng phổ biến nhờ thi công nhanh, giá thành hợp lý và độ bền cao. Bạn đang tìm kiếm mẫu bản vẽ nhà thép tiền chế cho nhà xưởng, quán cà phê hay nhà hàng? Cùng CỐP PHA VIỆT khám phá những mẫu bản vẽ ấn tượng và thông tin hữu ích về loại hình nhà thép này.

Kết Cấu Nhà Thép Tiền Chế Dân Dụng: Từ Móng Đến Mái

Nhà thép tiền chế không chỉ dành cho công trình công nghiệp mà còn là giải pháp tối ưu cho nhà ở, giúp mở rộng không gian sống hiệu quả. Vậy kết cấu nhà thép tiền chế dân dụng gồm những gì?

Móng Nhà Thép Tiền Chế Dân Dụng

• Vật liệu chính: Bê tông và thép.
• Loại móng: Móng đơn, móng bè, móng băng tùy thuộc vào địa chất và mặt bằng.
• Công trình cao tầng: Sử dụng móng sâu để đảm bảo an toàn.

Móng nhà thép tiền chế dân dụng bao gồm:

• Bu lông neo: Liên kết hệ thép móng với bu lông M24 hoặc M27. Quá trình lắp đặt bu lông cực kỳ quan trọng, ảnh hưởng trực tiếp đến kết cấu cột, kèo.
• Bản (đài móng): Hình chữ nhật, có độ dốc và gờ, giúp tăng độ cứng và liên kết với khối bê tông.
• Giằng (đà kiềng): Liên kết các móng, chống lún, lệch và đỡ tường.
• Chiều cao cổ móng: Giúp ổn định nền đất, tăng khả năng chịu lực cho công trình.

Khung Nhà Thép Tiền Chế Dân Dụng

Khung nhà thép tiền chế dân dụng đa dạng về hình dạng: khung 1 nhịp, nhiều nhịp, mái dốc… phù hợp với nhu cầu sử dụng của mỗi gia chủ.

• Cấu tạo chính: Cột và vì kèo được thiết kế chịu lực tốt.
• Liên kết: Bu lông và bản mã tạo thành hình chữ H.

Xà và Hệ Giằng

• Vai trò: Duy trì sự ổn định cho kết cấu khung thép.
• Chất liệu: Thép mạ kẽm hình chữ C hoặc chữ Z.
• Chức năng: Nâng đỡ mái tôn, giằng mái và giằng cột giúp công trình thêm vững chắc.

Mái Cover và Giếng Trời

• Mái cover: Che nắng, mưa hắt, thường lắp đặt tại vị trí cửa.
• Giếng trời: Tăng cường lưu thông không khí, thường nằm trên đỉnh nhà.

Bản Vẽ Nhà Thép Tiền Chế: Các Mẫu Phổ Biến Nhất

Bản Vẽ Nhà Thép Dân Dụng

Ưu điểm vượt trội của nhà thép dân dụng:

• Chịu lực, tải trọng lớn hơn gỗ gấp nhiều lần.
• Không thấm nước, mối mọt.
• Thi công nhanh chóng.
• Bảo dưỡng, sửa chữa dễ dàng.
• Giá thành hợp lý.
• Độ bền lên đến 100 năm.

Bản Vẽ Nhà Thép Tiền Chế Cấp 4

nhà thép tiền chế dân dụng

Thông số quan trọng cần lưu ý:

• Chiều rộng, chiều dài.
• Chiều cao từ gốc trụ đến đỉnh mái (do chủ đầu tư quyết định).
• Độ dốc mái (thường là 15%).
• Khoảng cách giữa các cột.
• Trọng tải công trình (mái, cầu trục, sàn, người sử dụng).

Bản Vẽ Nhà Thép Tiền Chế 1 Tầng

nhà thép tiền chế dân dụng

Bản vẽ phải đáp ứng tiêu chuẩn kỹ thuật về tải trọng và tiết diện. Hiện nay, đa số mẫu bản vẽ áp dụng tiêu chuẩn Mỹ.

Ví dụ mẫu bản vẽ nhà thép tiền chế 1 tầng 1 nhịp:

• Thiết kế khung ngang: Xà và cột đặc, độ dốc mái 17%, tiết diện thanh đổi. Giếng trời dọc theo chiều dài công trình (cao 2m, rộng 4m).
• Thiết kế hệ giằng: Giằng mái và giằng cột giúp thi công an toàn, tăng khả năng chịu lực, ổn định cột và thanh dàn.

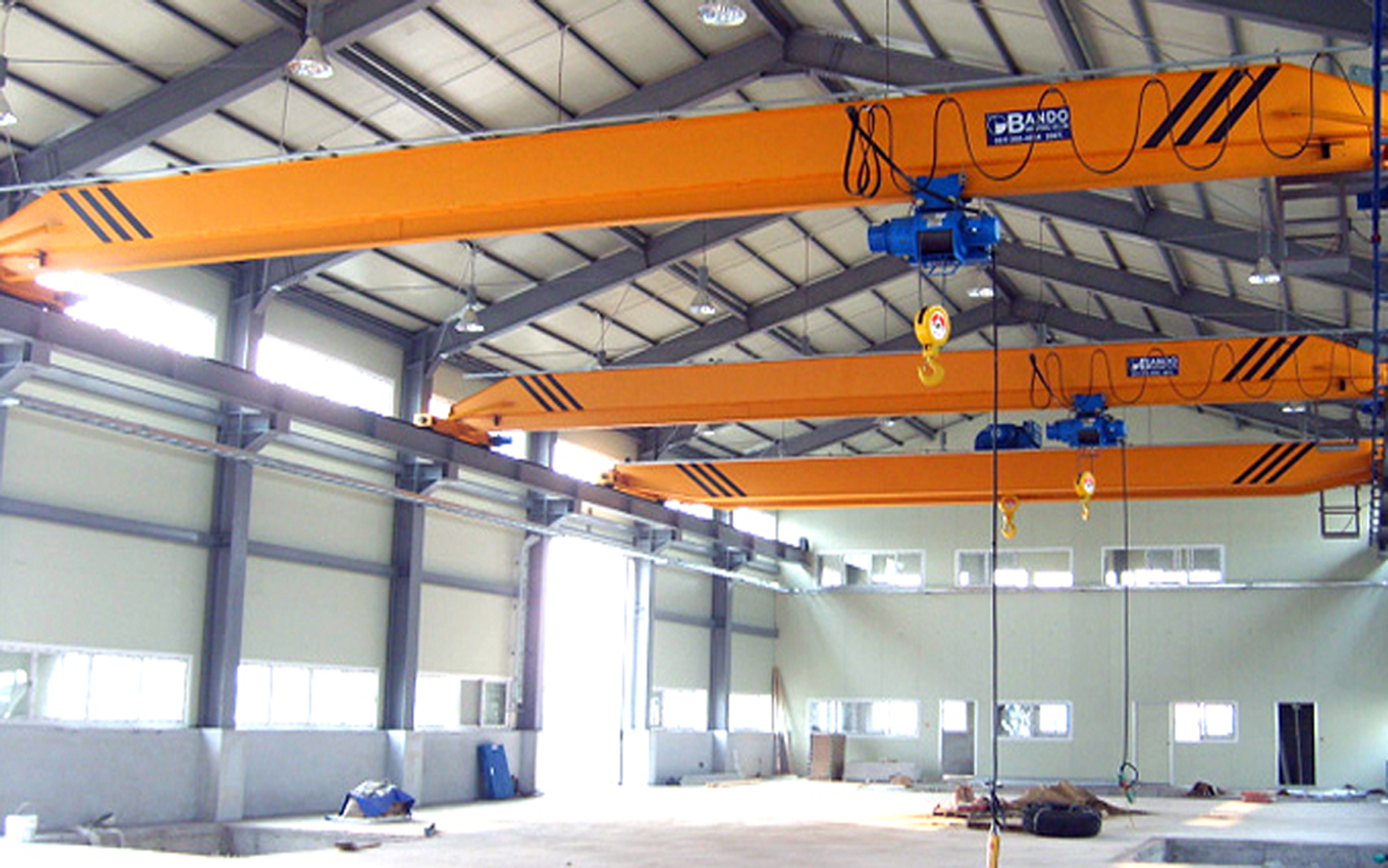

Bản Vẽ Nhà Thép Tiền Chế Có Cầu Trục

nhà thép tiền chế dân dụng

Bản vẽ này dành cho nhà kho, nhà xưởng cần hỗ trợ bốc xếp hàng hóa. Thiết kế phụ thuộc vào mục đích và công năng sử dụng.

Các loại cầu trục phổ biến:

• Cầu trục 1 dầm (hình chữ I hoặc hộp).
• Cầu trục 2 dầm (dạng dàn hoặc hộp).
• Cầu trục treo (tương tự cầu trục dầm đơn).

CỐP PHA VIỆT: Đơn Vị Thiết Kế Bản Vẽ Nhà Thép Tiền Chế Chuyên Nghiệp

Bạn đang băn khoăn lựa chọn đơn vị thiết kế nhà thép tiền chế uy tín? CỐP PHA VIỆT là đơn vị hàng đầu trong lĩnh vực thiết kế và thi công nhà thép tiền chế với những cam kết:

• Thi công giá rẻ: Vật liệu nhập trực tiếp, không qua trung gian.
• Chất lượng công trình: Thiết kế tối ưu, vật liệu chất lượng, đúng chủng loại, có đầy đủ chứng từ.
• Cam kết từ CỐP PHA VIỆT: Bàn giao đúng tiến độ, chất lượng đảm bảo, bảo hành chu đáo, an toàn tuyệt đối.
• Dịch vụ tiện ích: Tư vấn miễn phí, báo giá ưu đãi, hỗ trợ khách hàng tận tâm.

Liên hệ ngay với CỐP PHA VIỆT để được tư vấn chi tiết về bản vẽ nhà thép tiền chế và nhận báo giá tốt nhất.
