Trong những năm gần đây, xu hướng xây dựng nhà bê tông toàn khối đang được nhiều chủ đầu tư, doanh nghiệp xây dựng và đơn vị phát triển hạ tầng quan tâm nhờ khả năng rút ngắn thời gian thi công, tăng tuổi thọ công trình và tối ưu chi phí vận hành lâu dài. Để hiện thực hóa phương pháp xây dựng này, hệ thống cốp pha đóng vai trò vô cùng quan trọng, quyết định trực tiếp đến độ chính xác của kết cấu, chất lượng bề mặt bê tông cũng như tiến độ thi công của toàn bộ dự án.
Khác với những loại cốp pha truyền thống chỉ phục vụ cho từng cấu kiện riêng lẻ như cột, dầm hay sàn, cốp pha nhà toàn khối được thiết kế theo dạng module đồng bộ, cho phép tạo hình toàn bộ không gian của ngôi nhà chỉ trong một lần đổ bê tông. Đây là giải pháp được ứng dụng ngày càng nhiều trong các dự án nhà ở xã hội, khu tái định cư, nhà công vụ, nhà lắp ghép bê tông, khu dân cư quy mô lớn cũng như các công trình yêu cầu tiến độ cao và chất lượng đồng đều.
Với hơn 10 năm kinh nghiệm trong lĩnh vực sản xuất cốp pha thép, giàn giáo và phụ kiện xây dựng, CÔNG TY TNHH PHỤ KIỆN VÀ CỐP PHA VIỆT đã nghiên cứu, thiết kế và gia công nhiều hệ cốp pha chuyên dụng phục vụ cho các công trình trên toàn quốc. Bài viết dưới đây sẽ giúp bạn hiểu rõ toàn bộ về cốp pha nhà toàn khối, từ cấu tạo, nguyên lý hoạt động, ưu điểm, quy trình sản xuất đến những lưu ý quan trọng khi lựa chọn giải pháp này cho công trình của mình.
Cốp pha nhà toàn khối là gì?

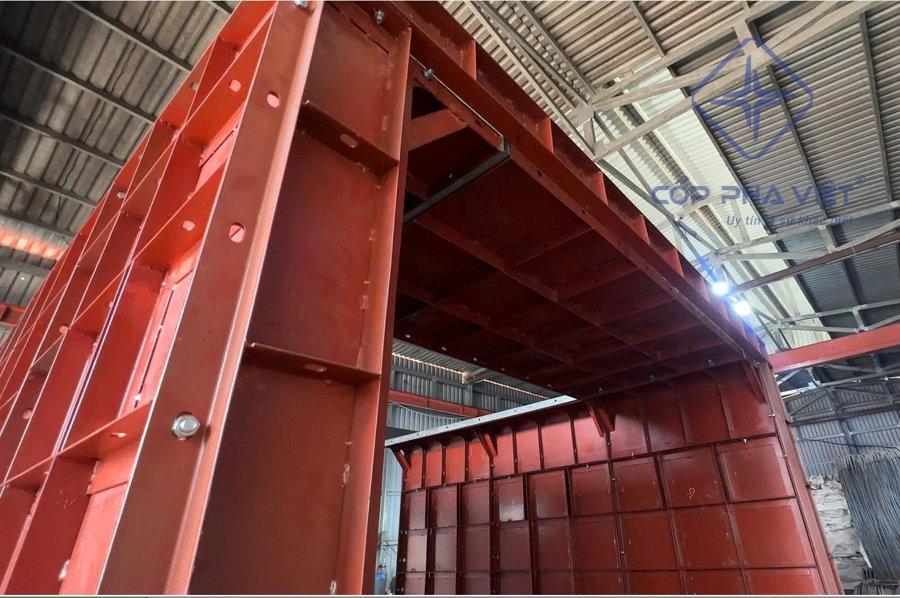

Cốp pha nhà toàn khối là hệ thống khuôn đúc bằng thép được thiết kế theo từng module nhằm tạo hình toàn bộ kết cấu của một căn nhà bê tông trong quá trình thi công. Hệ thống này bao gồm các tấm vách, tấm trần, góc nối, hệ sườn chịu lực, khóa liên kết và các phụ kiện đi kèm được gia công với độ chính xác cao.
Thay vì phải lắp dựng riêng từng bộ cốp pha cho cột, dầm, sàn rồi tiếp tục ghép tường như phương pháp truyền thống, toàn bộ hệ thống khuôn sẽ được lắp ráp thành một khối thống nhất trước khi tiến hành đặt cốt thép, lắp đặt hệ thống điện nước âm tường và đổ bê tông.
Sau khi bê tông đạt cường độ theo yêu cầu, hệ thống cốp pha được tháo rời từng module để tái sử dụng cho công trình tiếp theo. Chính khả năng tái sử dụng nhiều lần giúp giải pháp này trở thành lựa chọn kinh tế đối với các dự án xây dựng có số lượng lớn hoặc thi công theo dây chuyền.
Khái niệm “toàn khối” trong xây dựng
Nhà bê tông toàn khối là công trình mà phần móng, tường, cột, sàn và mái được liên kết thành một hệ kết cấu thống nhất thông qua quá trình đổ bê tông tại chỗ hoặc trong khuôn định hình. Không giống phương pháp xây bằng gạch truyền thống, kết cấu toàn khối tạo nên khả năng chịu lực đồng đều, giảm số lượng mạch ngừng và nâng cao tuổi thọ công trình.
Điều này đồng nghĩa hệ thống cốp pha phải đảm bảo độ kín khít cao, khả năng chịu áp lực bê tông lớn và độ chính xác cao để toàn bộ công trình sau khi tháo khuôn đạt đúng kích thước thiết kế.
Cấu tạo của hệ cốp pha nhà toàn khối
Một bộ cốp pha nhà toàn khối thường được thiết kế theo từng dự án cụ thể. Tuy nhiên, về cơ bản đều bao gồm các nhóm cấu kiện chính dưới đây.
1. Tấm vách thép

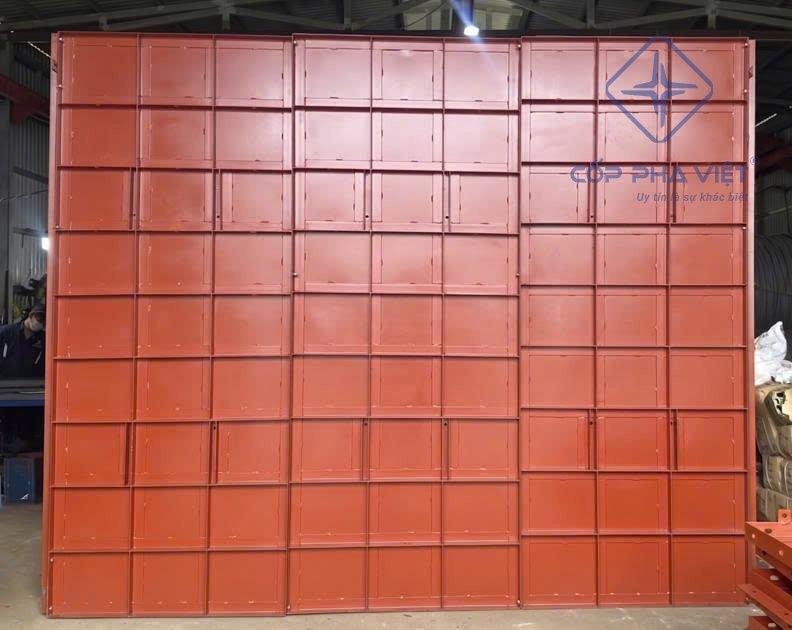

Đây là bộ phận tạo hình cho toàn bộ hệ thống tường của ngôi nhà. Tấm vách được gia công từ thép cường độ cao với bề mặt phẳng nhằm tạo ra lớp bê tông có tính thẩm mỹ cao sau khi tháo khuôn.
- Độ phẳng cao.
- Chịu áp lực bê tông lớn.
- Ít biến dạng khi sử dụng nhiều lần.
- Dễ thay thế từng module.
2. Tấm trần

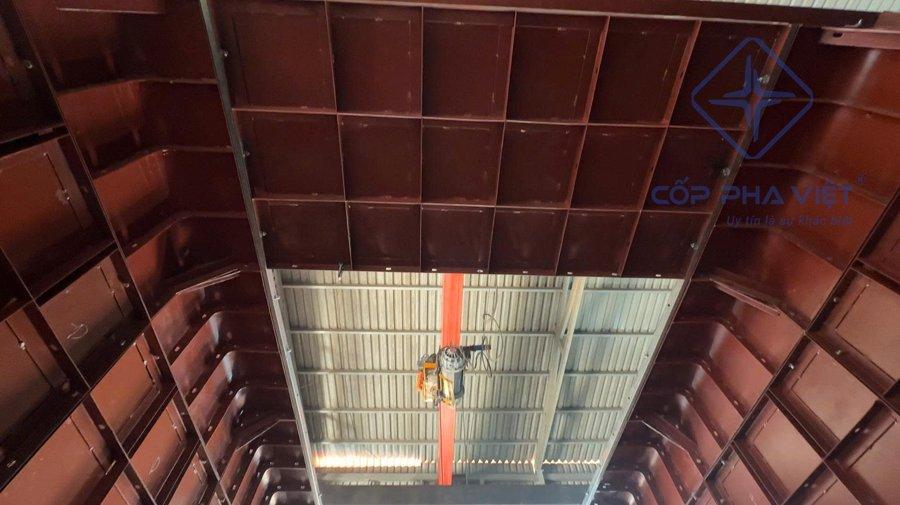

Phần trần được chế tạo đồng bộ với hệ vách nhằm tạo nên không gian khép kín trước khi tiến hành đổ bê tông. Tùy từng thiết kế, module trần có thể chia thành nhiều tấm nhỏ để thuận tiện trong vận chuyển và lắp dựng.
3. Hệ sườn tăng cứng

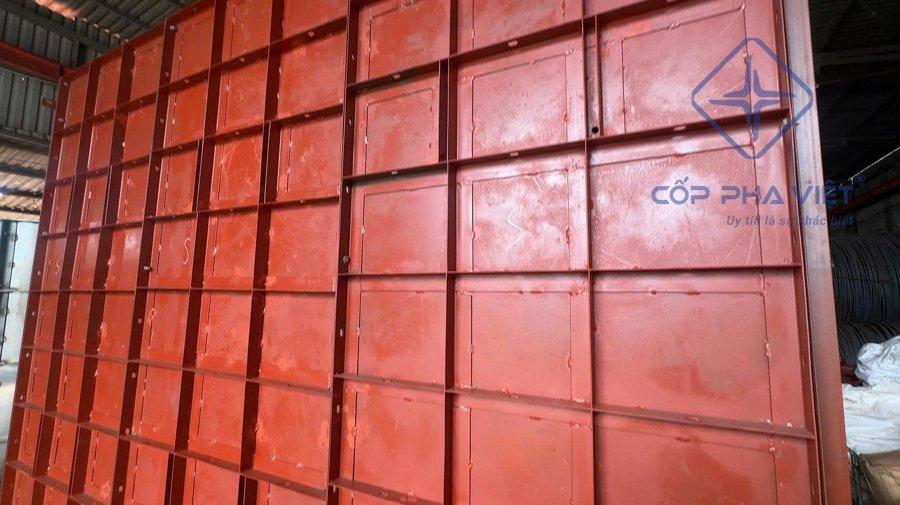

Phía sau các tấm cốp pha là hệ sườn thép chịu lực được tính toán theo tải trọng bê tông tươi. Đây là bộ phận giúp toàn bộ khuôn giữ nguyên hình dạng trong suốt quá trình đổ bê tông.
Khoảng cách giữa các sườn được thiết kế dựa trên chiều dày bê tông, chiều cao vách và áp lực thủy tĩnh sinh ra trong quá trình thi công.
4. Góc liên kết
Các góc trong và góc ngoài đều được sản xuất theo đúng kích thước thiết kế nhằm đảm bảo sự vuông góc giữa các mặt phẳng. Đối với những thiết kế yêu cầu bo góc hoặc vát cạnh, module góc sẽ được gia công riêng ngay từ đầu.
5. Hệ khóa liên kết
Các tấm module không được hàn cố định mà liên kết thông qua hệ khóa cơ khí chuyên dụng. Điều này giúp quá trình lắp dựng nhanh hơn, đồng thời thuận tiện trong việc tháo dỡ và bảo trì.
- Khóa nêm.
- Khóa chữ U.
- Ty ren.
- Tán chuồn.
- Bát khóa.
- Thanh giằng.
Nguyên lý hoạt động của cốp pha nhà toàn khối
Hệ thống hoạt động theo nguyên lý tạo khuôn định hình hoàn chỉnh cho toàn bộ kết cấu nhà trước khi đổ bê tông. Sau khi lắp dựng xong, cốt thép, đường điện, đường nước và các chi tiết chờ sẽ được bố trí đúng vị trí thiết kế.
Khi bê tông được bơm vào khuôn, toàn bộ tải trọng sẽ truyền lên hệ sườn chịu lực và các điểm liên kết. Nhờ khả năng chịu lực đồng đều, hệ khuôn vẫn giữ nguyên kích thước trong suốt quá trình bê tông đông kết.
Sau khi đạt cường độ yêu cầu, từng module được tháo theo trình tự kỹ thuật để tránh ảnh hưởng đến bề mặt bê tông và tiếp tục được vệ sinh, bảo dưỡng trước khi tái sử dụng.
Thông số kỹ thuật tham khảo của hệ cốp pha nhà toàn khối
Tùy theo từng mẫu nhà và yêu cầu thiết kế, thông số kỹ thuật có thể thay đổi. Một hệ cốp pha điển hình thường có các thông số như sau:
- Chiều dài tổng thể: khoảng 6.600 mm.
- Chiều rộng: khoảng 3.000 mm.
- Chiều cao: khoảng 2.700 mm.
- Chiều dày thành bê tông: khoảng 150 mm.
- Thiết kế module tháo lắp độc lập.
- Hệ sườn thép chịu lực cường độ cao.
- Các góc được gia công chính xác theo bản vẽ.
- Tổng khối lượng hệ khuôn có thể lên đến hơn 3,7 tấn tùy cấu hình.
Những thông số trên chỉ mang tính tham khảo. Trên thực tế, mỗi công trình sẽ được thiết kế bộ cốp pha riêng nhằm đảm bảo phù hợp với kích thước, tải trọng và yêu cầu kiến trúc của dự án.
Vì sao cốp pha nhà toàn khối đang trở thành xu hướng?
Sự phát triển của ngành xây dựng hiện đại đặt ra yêu cầu ngày càng cao về tốc độ thi công, chất lượng công trình và khả năng tối ưu chi phí. Trong bối cảnh đó, các hệ cốp pha truyền thống dần bộc lộ nhiều hạn chế như mất nhiều thời gian lắp dựng, sai số lớn, tiêu hao nhiều nhân công và khó đảm bảo tính đồng nhất giữa các công trình.
Ngược lại, cốp pha nhà toàn khối mang đến khả năng tiêu chuẩn hóa quy trình thi công. Mỗi module được sản xuất bằng máy móc với độ chính xác cao, giúp việc lắp ghép diễn ra nhanh chóng và giảm đáng kể sai số trong quá trình thi công thực tế.
Đặc biệt, khi áp dụng cho các dự án có số lượng căn lớn như nhà ở xã hội, khu tái định cư hoặc khu dân cư đồng bộ, hiệu quả kinh tế của hệ cốp pha này càng được phát huy rõ rệt nhờ khả năng tái sử dụng nhiều chu kỳ và rút ngắn tiến độ tổng thể của dự án.
