Bảng tra dung sai kích thước

Trong gia công, sản xuất bu lông ốc vít, thanh ty ren,.. và lắp ráp cơ khí, trường hợp sai số về kích thước là hoàn toàn mang thể xảy ra mặc dù đã được hạn chế ở mức thấp nhất.

Và để xác định giới hạn cho phép của sai số trong sản xuất, gia công thì người ta đã đặt ra những quy ước về sai số hay dung sai cho phép của kích thước.

Vậy dung sai kích thước là gì và làm sao để tra cứu giá trị này?

Nội Dung Bài Viết

1. Tổng quan về kích thước

Kích thước là gì?

Kích thước là một giá trị bằng số của đại lượng đo chiều dài (mang thể là chiều dài, đường kính,..) theo đơn vị đo được sắm.

Trong lĩnh vực sản xuất cơ khí, những sản phẩm cơ khí (như bu lengthy, ốc vít, thanh ty ren,..) đơn vị đo kích thước thường được tiêu dùng là milimet và quy ước ko ghi ký hiệu “mm” trên bản vẽ.

Bạn mang thể tham khảo thêm về bảng tra kích thước bulong đai ốc tiêu chuẩn tại:

>> copphaviet.com/bang-tra-bu-long-dai-oc-tieu-chuan

Thế nào là kích thước danh nghĩa?

Kích thước danh tức thị kích thước tiêu dùng để xác định những kích thước giới hạn và tính sai lệch. Trên thực tế, kích thước danh nghĩa thường được ghi trên bản vẽ với ý nghĩa tiêu dùng để làm gốc tính toán những sai lệch về kích thước.

Đơn vị này được xác định bằng tính toán dựa trên cơ sở chức năng của khía cạnh, sau đó được làm tròn (về phía to hơn) với chỉ số sắp nhất của kích thước mang trong bảng tiêu chuẩn.

– Đối với khía cạnh lỗ, kích thước danh nghĩa được ký hiệu là DN

– Đối với khía cạnh trục, kích thước danh nghĩa được ký hiệu là dN

Tham khảo thêm về đường kính danh nghĩa tại bài viết:

>> copphaviet.com/duong-kinh-danh-nghia

Thế nào là kích thước thực?

Kích thước thực là kích thước nhận được từ kết quả đo trên khía cạnh gia công với sai số cho phép.

Ví dụ: Nếu khía cạnh trục được đo bằng panme mang giá trị chia vạch là 0,01mm, nếu kết quả đo nhận được là 23,98mm thì ta mang kích thước thực của khía cạnh trục là 23,98mm và sai số cho phép là ±0,01mm.

– Đối với khía cạnh lỗ, kích thước thực được ký hiệu là Dt

– Đối với khía cạnh trục, kích thước thực được ký hiệu là dt

Thế nào là kích thước giới hạn?

Trong sản xuất, gia công, để xác định được phạm vi sai số sản xuất kích thước cho phép, ta mang hai kích thước giới hạn như sau:

– Kích thước giới hạn to nhất là kích thước to nhất cho phép lúc sản xuất khía cạnh. Ta mang ký hiệu tương ứng đối với trục là dmax ; đối với lỗ là Dmax.

– Kích thước giới hạn nhỏ nhất là kích thước nhỏ nhất cho phép lúc sản xuất khía cạnh. Ta mang ký hiệu tương ứng đối với trục là dmin ; đối với lỗ là Dmin.

Như vậy, điều kiện để kích thước thực của khía cạnh sau sản xuất phải đạt yêu cầu:

– dmin ≤ dt ≤ dmax

– Dmin ≤ Dt ≤ Dmax

Thế nào là sai lệch giới hạn?

Sai lệch giới hạn là sai lệch của những kích thước giới hạn so với kích thước danh nghĩa.

Trong sai lệch giới hạn, mang hai khoảng giới hạn ta cần sử dụng rộng rãi tới là sai lệch giới hạn trên (es, ES) và sai lệch giới hạn dưới (ei, EI).

Ta mang:

– Yếu tố trục: es = dmax – dN ; ei = dmin – dN

– Yếu tố lỗ: ES = Dmax – DN ; EI = Dmin – DN

Tùy theo giá trị của kích thước giới hạn và kích thước danh nghĩa mà giá trị sai lệch mang thể là giá trị âm, giá trị dương hoặc bằng ko.

2. Dung sai kích thước là gì?

Dung sai kích thước là phạm vi cho phép của sai số về kích thước. Giá trị này được xác định là hiệu giữa kích thước giới hạn to nhất với kích thước giới hạn nhỏ nhất.

Ký hiệu dung sai kích thước: T

Ta mang:

– Dung sai của khía cạnh lỗ: TD = Dmax – Dmin = ES – EI

– Dung sai của khía cạnh trục: Td = dmax – dmin = es – ei

Giá trị dung sai kích thước (T) xoành xoạch dương.

Trong thực tế, nếu trị số dung sai càng to thì độ chuẩn xác của khía cạnh càng thấp và trái lại.

3. Bảng tra dung sai kích thước

Dung sai ren hệ mét

Trong mối ghép ren sẽ bao gồm hai khía cạnh: Yếu tố bị bao mang ren ngoài là bu lông và khía cạnh bao mang ren trong là đai ốc.

Lúc lắp ghép, yêu cầu những khía cạnh cần phải đảm bảo được tính đối lẫn do vậy cần mang quy định về sai số của những yếu tố tạo thành ren. Những sai số cho phép đó của mối ghép ren gọi là dung sai ren. Với ren hệ mét thì ta gọi là dung sai ren hệ mét.

Bề mặt ren là bề mặt xoắn vít, độ chuẩn xác của ren được quyết định chủ yếu bởi 3 yếu tố kích thước cơ bản quyết định là: Đường kính d2 (D2), bước ren p và góc profin

Như vậy, những giá trị cần sử dụng rộng rãi là:

– d : Đường kính ngoài của ren ngoài

– D : Đường kính ngoài của ren trong

– d2: Đường kính trung bình của ren ngoài

– D2 : Đường kính trung bình của ren trong

– d1 : Đường kính trong của ren ngoài

– D1 : Đường kính trong của ren ngoài

– P : Bước ren

– α : góc profin ren. Trong đó, α = 60o đối với ren hệ mét và α = 55o đối với ren hệ Anh

– H : Là chiều cao của profin gốc

– H1 : Là chiều cao làm việc của profin ren

Bảng tra đường kính của lỗ khoan lắp bu lông

Ký hiệu bulông

Đường kính thân bulông , mm

Đường kính lỗ bulông và sai số cho phép, mm

Loại thô

Loại tinh

Loại thô

Loại tinh

M12

12,8

13 (0,+ 0,5)

13 (0,+ 0,2)

M14

14,8

15 (0,+ 0,5)

15 (0,+ 0,2)

M16

16,8

17 (0,+ 0,5)

17 (0,+0,2)

M18

19,0

19 (0,+ 0,5)

19 (0,+ 0,3)

M20

20,7

21 (0,+ 0,5)

21 (0,+ 0,3)

4. Thúc đẩy của sai số những yếu tố tới tính lắp lẫn của ren

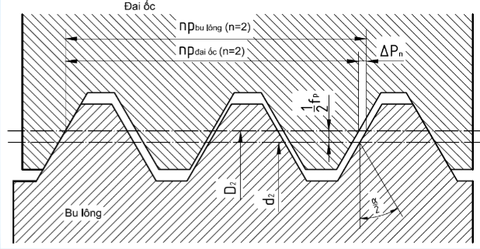

Thúc đẩy của sai số bước ren

Sai số bước ren là hiệu của bước ren thực và bước ren danh nghĩa. Ta mang sai số tích lũy, sai số chu kỳ và sai số cục bộ.

Tỷ lệ giữa những giá trị sai số tùy thuộc nhiều vào kỹ thuật sản xuất ren, độ chuẩn xác của máy và dụng cụ cắt ren.

Lúc mang sai số bước ren thì bu lông và đai ốc dù mang đường kính trung bình bằng nhau cũng ko thể lắp với nhau được.

Để lắp được bu lông và đai ốc trong trường hợp này, ta cần giảm đường kính trung bình của bu lông hoặc tăng đường kính trung bình của đai ốc lên một đơn vị là fp.

Thúc đẩy của sai số góc profin ren

Sai số góc profin là hiệu giữa giá trị thực và giá trị danh nghĩa của nửa góc profin ren a/2

Lúc xuất hiện sai số góc profin ren thì bu lông và đai ốc cũng ko thể vặn vào nhau được. Để khắc phục tình trạng này ta cần giảm đường kính trung bình của ren bu lông hoặc tăng đường kính trung bình của ren đai ốc một đơn vị là fa.

Ta mang: cấp chuẩn xác trong sản xuất ren như sau
