Biện Pháp Thi Công Hệ Thống Ống Gió

he-thong-ong-gio

Hệ thống ống gió dẫn nhiệt

I. TỔNG QUÁT:1.1 Mô tả:Phạm vi công việc hệ thống ống gió bao gồm tất cả ống gió cấp thiết đáp ứng nhu cầu thông gió và điều hòa ko khí của dự án. Mồm gió trên những phụ kiện tiêu chuẩn phổ quát tại Việt nam. Đảm bảo những yêu cầu về độ ồn.

1.2 Tole tấm:

thi-cong-ong-gio-1

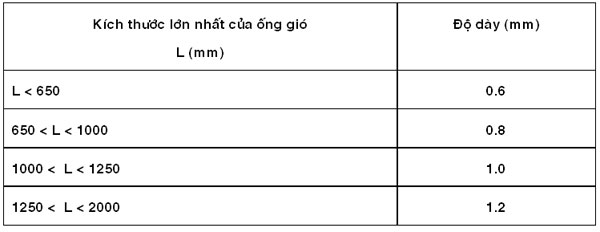

Quy định chiều dày của tole tráng kẽm ống gió

Vật liệu

Tole tráng kẻm để cung cấp ống gió.Phụ kiện định vị

Rivets: Lọai đầu cứng nở to, làm bắng họp kim nhôm cho ống gió tráng kẽm. Thép ko rỉ cho ống gió thép ko rỉ, kích thước như sau:- Đối với lắp tấm kim lọai và giá đở, pát treo và thép góc: 30×30 hoặc 40×40

Xem thêm: Biện Pháp Thi Công Hệ Thống Điều Hòa Ko Khí

Vis tự khoan và tự ren: mạ kẽm đối với ống tráng kẽm, thép ko rỉ đối với thép ko rỉ. Chỉ sử dụng lúc vật liệu nền mà nó bắt vào dầy hơn 1,5 mm và sở hữu thể ko cần tháo ra và thay thế. Bu lon, ốc, vòng đệm, ty treo: thích hợp theo tiêu chuẩn của ống gió. Những phần ống gió bằng thép ko rỉ mà ko xúc tiếp với dòng ko khí thì sở hữu thể sử dụng bằng vật liệu tráng kẻmLàm kín ống gióỐng gió được làm kín theo yêu cầu , tiêu chuẩn lắp đặt ống gió của nhà thầu. Vật liệu làm kín: sử dụng theo đặc tính sau:- Ko tạo söï phát triển của vi khuẫn.- Với tuổi thọ và đặt tính kỷ thuật bằng với tuổi thọ của ống gió.Băng keo dán ống gió chỉ được sử dụng như là vật liệu làm kín thứ hai trên những mối nối đã được làm kím bằng vật liệu khác như: silicon ..ko sử dụng baêng dán thay thế cho mục tiêu ko phải làm kín. Làm kín mối ghép: tiêu dùng silicon tại những góc ghép

1.3 Bảng quy định kích thước giá đỡ ống chữ nhật

thi-cong-ong-gio-2

1.4 Ống gió mềmVật liệu

– Lọai ko bọc cách nhiệt: tấm dãy nhôm kẹp trên đường xoắn kim lọai nhôm định hình. Ko sử dụng keo dán.- Lọai sở hữu bọc cách nhiệt: Giống như lọai ko cách nhiệt nhưng sở hữu thêm lớp cách nhiệt dày 25 hoặc 30 mm tùy theo yêu cầu của nhà thầu được quấn xung quanh và bao bọc bởi lớp chống ẩm.Lắp đặt.

Ống gió mềm được lắp thẳng nhất sở hữu thể được và số lần uốn cong được giảm tối thiểu.- Mối nối: Mối nối dài của ống gió mềm nhằm mục tiêu làm kín gió và giảm âm ở những vách ngăn.- Giá đở: thích hợp với yêu cầu lắp đặt của nhà chủ.- Chiều dài của ống gió mềm tối đa là 4 m bao gồm cả chiều dài của ống nối.- Ống gió mềm đuợc sử dụng cho ko khí khô: định vị đường xoắn bên ngòai luồng ko khí1.5 Khớp nối mềm – Tổng quát: sở hữu mục tiêu cách ly quạt, máy lạnh khoái hệ thống ông gió bằng những ống nối mềm kín gió.- Chiều dài: đủ để khöû độ rung lan truyền lúc hệ thống họat động.- Đồng trục: đấu nối đồng trục giữa ống gió và thiết bị.- Lắp đặt: sử dụng băng thép mạ kẽm, làm kín, ko sơn phủ bề mặt- Bảo trì: lắp đặt phải dể dàng tháo lắp và thay thế, ko làm hư hỏng ống gió hay thiết bị.II. LẮP ĐẶT ỐNG GIÓ2.1 Xếp đặt

Xếp đặt logic, gọn. Cung cấp những cửa thăm cho những vị trí cấp thiết để dể dàng vận hành, bảo trì bảo dưỡng. Xếp đặt ống gió chạy track track nhau hoặc track track với kết cấu xây dựng của tòa nhà.

Ko gian: cung cấp ko gian trống tối thiểu cho lớp cách nhiệt ống gió như sau:- 25 mm cho những ống gió sắp kề.- 25 mm cho những cạnh mặt bít với ống gió khác và với sàn nhà …- 50 mm cho ống gió và những máng cáp điện.- 150 mm cho ống gió và mặt đất, bên dưới sàn treo.2.2 Vệ sinh

Trong quá trình lắp đặt phải quét dọn sạch những vật dụng, vật liệu vụn bên trong ống gió.

III. THI CÔNG CÁCH NHIỆT ỐNG GIÓ

3.1 Tổng quát

Phụ kiện định vị

– Tiêu chuẩn: Theo đúng như yêu cầu của chủ đầu tư- Kẹp nhanh: Lọai kim lọai tròn sở hữu bề mặt ko nhỏ hơn 25 mm vòng tròn, nhiệm vụ kẹp chặt và nhanh, bao xung quanh bề mặt lớp cách nhiệt.- Bảo vệ: phủ lớp băng keo màng lên bề mặt bên ngòai của lớp cách nhiệt, cắt bỏ những đọan dư để tránh nguy hiểm cho người lúc sử dụng.

Xem thêm: Phương pháp lắp đặt hệ thống Điều hòa ko khí Water Chiller

Chồng mí lớp cách nhiệt

Thực hiện lớp chồng mí dài khỏang 300 lúc chuyển đổi từ cách nhiệt trong ra ngòai. Cách nhiệt sắp những thiết bị đọng sương:Chỉ sử dụng cách nhiệt bên ngòai.Bọc vỏ bao che bằng kim lọai: chỉ thực hiện ở những vị trí mà bản vẽ thiết kế yêu cầuVị trí: Đặt lớp ngăn ẩm ở phía mà nhiệt độ ấm hơn trong quá trình làm lạnh.Sử dụng băng keo: Lau sạch bề mặt trước lúc dán, chiều dài băng keo> 100 mm3.2. Cách nhiệt ống gió

CÁCH NHIỆT BỀ MẶT NGOÀI, PHỦ BỀ MẶT MÀNG MỎNGMô tả hệ thống

– Loại cách nhiệt:Tấm batts đàn hồi hoặc tấm phủ mềm.- Lớp phủ bề mặt: Màng nhôm gia công tại nhà máy.Sử dụng

– Tổng quát: Quấn lớp cách nhiệt xung quanh bên ngoài của ống gió tại những nơi được yêu cầu phải cách nhiệt. Tránh tối đa những mối nối- Mối nối: Cắt vuông góc và nối đối đầu nhau cho những cạnh của tấm cách nhiệt ngay lập tức kề.- Nêm kín ẩm: Giử kín những mối ngăn ẩm bằng băng keo nhôm đặt ngay tâm dọc theo những đường nối. Những vị trí bị kim ghim đâm qua làm kín vách ngăn ẩm bằng miếng nhôm tròn hoặc băng keo bạc.- Mặt bít và mối nối: Duy trì độ dày của lớp cách nhiệt lúc đi qua mặt bít, gân tăng cứng hoặc mối nối.Phương pháp khăng khăng

Vật liệu ko phải là vật liệu xốp polyolefin foam: Tậu những cách sau:- Dán đinh ghim vào những mặt của ống gió theo qui định như sau:. Ống gió bề ngang rộng < 380 mm: Ko cần dán đinh.. Ống gió bề ngang rộng > 380, < 760 mm: Dán một hàng đinh dọc theo tâm và mặt đáy của ống gió với khoảng cách tâm đinh tối đa 380 mm.. Ống gió bề ngang rộng > 760 mm: Dán đinh ghim với khoảng cách tâm đinh tối đa 380 mm.. Ống gió bề đứng rộng < 610 mm: Ko cần dán đinh.. Ống gió bề đứng rộng > 610 mm: Dán đinh ghim với khoảng cách tâm đinh tối đa 380 mm.- Phương pháp sử dụng đinh ghim và dây chằng:. Ống gió bề ngang rộng > 600 mm: Giử lớp cách nhiệt trên mặt đáy bằng một hàng đinh ghim khoảng cách tối đa là 400 mm cho mổi mặt của ống gió. Ống gió bề đứng rộng > 600 mm: Dán đinh ghim với khoảng cách tâm đinh tối đa 380 mm cho mổi mặt của ống gió.Bọt xốp Polyolefin: sử dụng đinh ghim cách cạnh 50 mm và cách nhau khoảng 200 tới 300 mm về mọi hướng.

3.3 Lắp đặt phụ kiện ống gió

Hộp chụp mồm gió

– Loại sở hữu cách nhiệt: Cách nhiệt bên trong phải tất nhiên tấm tole xoi lổ và sơn đen. Cách Nhiệt bên ngoài giống như cách nhiệt cho ống thẳng.- Lắp lớp cách nhiệt: Lật ngược bề mặt cạnh thô của lớp cách nhiệt ít nhất 75 mm và dán mặt này lên lớp cách nhiệt trước lúc lắp đặt, sử dụng đinh ghim ở khoảng cách tối đa 250 mm với ít nhất một hàng đinh ghim trêm mổi mặt của ống gió. Dán lớp cách nhiệt xung quanh cổ thắt băng keo.Van gió

– Bên trong: Chừa trống giữa lớp cách nhiệt với phòng ban chia hoặc cánh chỉnh van gió bằng tay.- Bên ngoài: Van gió điều chỉnh bằng moto hoặc điều chỉnh bằng tay thì sử dụng tole tấm sở hữu dán lớp cách nhiệt làm phần chụp để cách nhiệt van gió.Cửa thăm

Cách nhiệt cửa thăm và những lổ chờ đảm bảo ko bị đọng sương bề mặt.3.4 Cách nhiệt ống nối mềmTổng quátThực hiện cách nhiệt cho ống nối mềm nếu nhiệt độ bên trong ống sở hữu thể gây đọng sương bên ngoài.Phương pháp thi côngKhi lớp cách nhiệt ngoài của cả hai đầu nối của ống nối mềm là:- Lớp khủ bề mặt màng mỏng bên ngoài trí bọc cách nhiệt theo đúng yêu cầu của loại cách nhiệt lớp phù bề mặt bên ngoài và lớp phủ kim loaị bên ngoài.- Lớp phủ kim loại bên ngoài hoặc bên trong thì tùy theo vật liệu cách nhiệt do qui định mà sở hữu cách thực hiện thích hợp.3.5 Lắp đặt mồm ống gióBảo vệ

Giữ nguyên lớp bao bảo vệ cho tới lúc lắp đặt.Phương pháp treo

– Tổng quát: Trên trần nổi chia ô đặt lổ sau cho tránh ko phải cắt khung trần, phải sở hữu khung để che những khe hở giửa mồm gió và xung quanh, chỉnh mặt mồm gió cho kín những khe hở và tính ko đều với xung quanh.- Ngoài mặt: Cân chỉnh vị trí mồm gió vuông góc với những kết cấu khác.Phụ kiện định vị

– Khả năng ko nhìn thấy: Sử dụng phụ kiện lắp đặt và tìm vị trí định vị sao cho ko nhìn thấy được .- Khả năng tiếp cận đưọc: lựa tìm phương án lắp đặt sao cho dể dàng tháo rời mà ko làm hư hỏng những phòng ban khác của hệ thống liên quan- Đệm: dán thêm lớp đệm cho mặt dưới mồm gió hoặc chân đế nếu cần.Hộp chụp mồm gió

Tổng quát: Sử dụng hộp gió lấy gió vào theo mặt bên của hộp gió, để dể dàng lắp ống nối mềmGiá đở của hộp chụp mồm gió:- Đối với mồm gió gắn trần: độc lập với phía trên.Nối ống gió mềm: Sử dụng cổ tròn hoặc cổ oval gắn trên hộp chụp mồm gió.Cách nhiệt bên trong:

– Loaị cách nhiệt: bông thuỷ tinh, bề dày 25 mm.- Lắp lớp tole soi lổ.- Đảm bảo độ ồn của ống gió mềm bảo ôn phải theo yêu cầu kỷ thuật.Sơn: Sơn đen bên trong những hộp chụp mồm gió để tránh nhìn thấy bên trong mồm gió.
